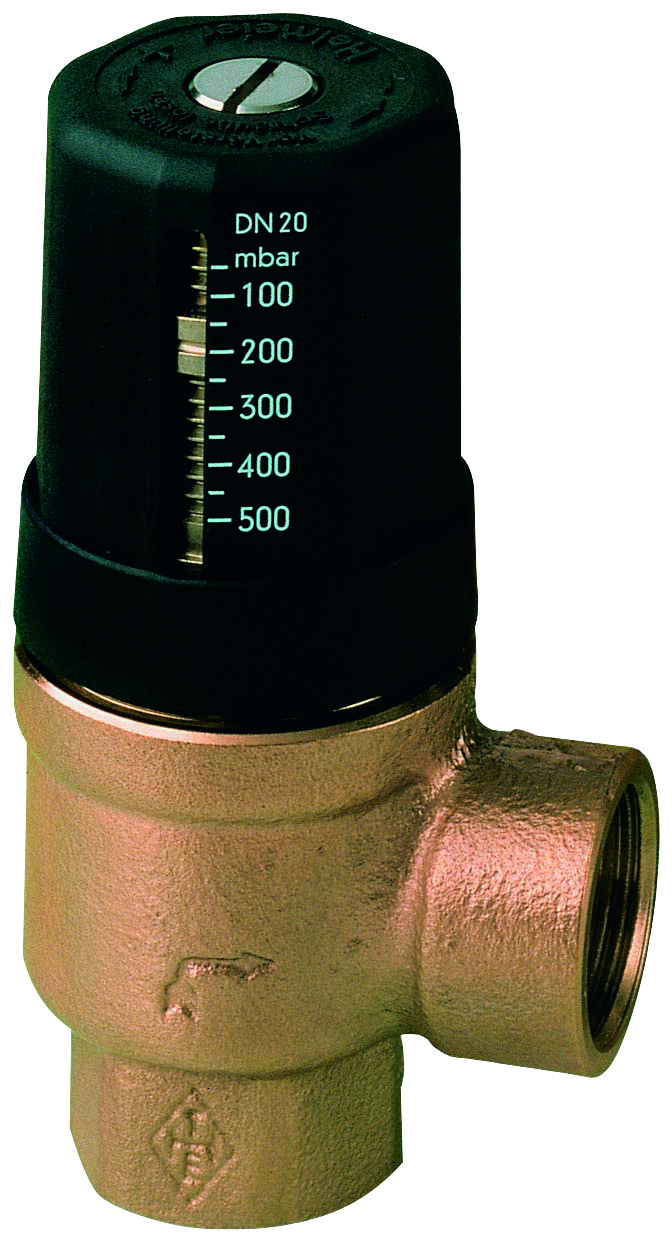

Proporcionální přepouštěcí ventil s nastavením tlaku pracující s malou hysterzí. 5-50 kPa, průtok 3,5 m3/h. Více informací
Měřící vsuvky | Ne |
Teplota | 120 °C |
Tlak | PN 16 |
Typ připojení | Vnitřní závit |
Velikost připojení | DN 25 |
Hmotnost | 0.85 kg |
Katalogový list ke stažení
Stáhnout PDFProporcionální přepouštěcí ventil s plynulým nastavením tlaku IMI Hydrolux najde uplatnění v otopných a chladících systémech s nuceným oběhem pro jejich správné vyvážení. Zabraňuje přílišné hlučnosti soustavy, vyrovnává tlakové diference, předchází nadprůtoku. V systémech s plynovým teplovodním kotlem je možné ventil Hydrolux využít i pro zabezpečení minimálního průtoku.
Na ventilu lze nastavit přesnou tlakovou diferenci, které se pak ventil bude držet při vyvažování soustavy. Veškeré tlakové výkyvy způsobené změnou průtoku v systému tak budou eliminovány. Při poklesu průtoku roste tlaková diference, na kterou ventil reaguje otevřením soustavy. Tím udržuje tlakovou diferenci relativně stabilní.
A. Otopná soustava bez směšování. Ventil Hydrolux se instaluje mezi sací a výtlačné hrdlo oběhového čerpadla.
B. Otopná soustava s trojcestným směšovacím ventilem. Ventil Hydrloux se instaluje mezi přívodní a zpětné potrubí.
C. Otopná soustava se čtyřcestným ventilem. Ventil Hydrloux se instaluje mezi přívodní a zpětné potrubí.
D. Otopná soustava s plynovým teplovodním kotlem. Ventil Hydrloux se instaluje mezi přívodní a zpětné potrubí.
E. Soustava s více otopnými okruhy. Ventil Hydrloux se instaluje mezi přívodní potrubí a rozdělovač.
