Vyvažovací ventil Tacosetter Bypass 100 je určen pro použití k přímé regulaci, zobrazení a omezování průtoku v otopných systémech. Mezi hlavní přednosti ventilu patří přesné a rychlé vyvážení soustavy, přímé odečítání nastaveného průtoku, nízká tlaková ztráta a nulové nároky na údržbu.

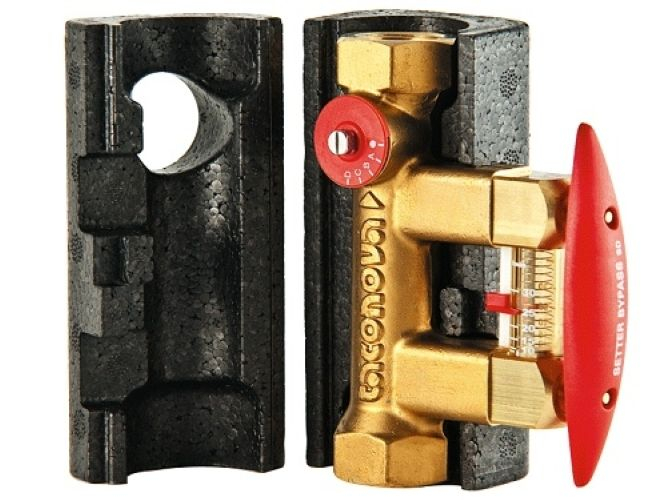

Provedení s izolačním pouzdrem.

Funkce

Paralelně s hlavním tokem vedený, automatický uzavírací obchvat s měřící a indikační jednotkou.

Měřící jednotka (l/min.) se nachází v obchvatu (bypass) hlavního toku a nemá trvalý průtok. Aktivuje se dle potřeby stlačením rukojeti pomocí vestavěných klapek. Zapnutí nebo vypnutí měřícího zařízení nemá vliv na hlavní průtok.

Média

• Voda s příslušnými antikorozními a nemrznoucími aditivy
• Topná nebo chladící voda
• Pitná voda (certifikáty SVGW, ACS)

Vlastnosti

• Provedení s vnitřním závitem
• Přímá vizuální kontrola průtoku
• Požadované množství vody je možné kdykoliv nastavit přesně a plynule
• Nejsou nutné žádné další přístroje, diagramy nebo tabulky
• Údržba je možná při plném tlaku v systému
• Teplota média max. 100 °C (s izolačním pouzdrem -30...+130 °C)
• Provozní tlak max. 10 bar

Použité materiály

• Pouzdro ventilu z mosazi
• Měřící trubice z plastu
• Vnitřní díly z nerezové oceli, mosazi a plastu
• Průhledová trubice z teplovzdorného a nárazuvzdorného plastu
• Těsnění EPDM
